即時監控系統資訊交換器
即時監控系統資訊交換器
即時監控系統資訊交換器用於打通工業通訊與協議轉換的完美設備解決方案。它們彌合了不同世代的串列、乙太網路和現場總線設備之間的通訊差距，讓 PLC、馬達驅動器、控制器等設備的寶貴數據不再因不相容的通訊標準而遺失。
產品型錄產品說明
即時監控系統資訊交換器
產品概覽
Red Lion 的 DA10D 與 FlexEdge® DA50A 協定閘道器是用於打通工業通訊與協議轉換的完美設備解決方案。它們彌合
了不同世代的串列、乙太網路和現場總線設備之間的通訊差距，讓 PLC、馬達驅動器、控制器等設備的寶貴數據不再因
不相容的通訊標準而遺失。這兩款設備皆擁有超過 300 個工業驅動程式，並內建了 MQTT 雲端連接器與 OPC UA 伺服
器，使用戶可以自由地為應用程式選擇一流的自動化組件，而不受單一供應商的限制，是企業實現工業數據收集與數位
轉型的關鍵樞紐。
利用工業資訊的價值
▪ 打破設備孤島，無縫整合不同設備
配備多個獨立的串列埠與乙太網路端口，可實現跨廠牌、不同設備之間的無縫通訊。只需一個設備，就能輕鬆管理多
個不同廠商的機台，大幅降低系統整合的時間與硬體採購成本。
▪ 加速 IIoT 與雲端數位轉型的部署
不需要額外建置昂貴的伺服器，內建的 MQTT 連接器透過簡單的點擊設定，即可將現場數據推送到業界常用的 IIoT
平台 ( 如 AWS、Azure 等），加速大數據與人工智慧專案的連接。嵌入式的 OPC UA 伺服器功能，更讓設備能直接
與上游的 SCADA 或 ERP 系統收集和交換數據。

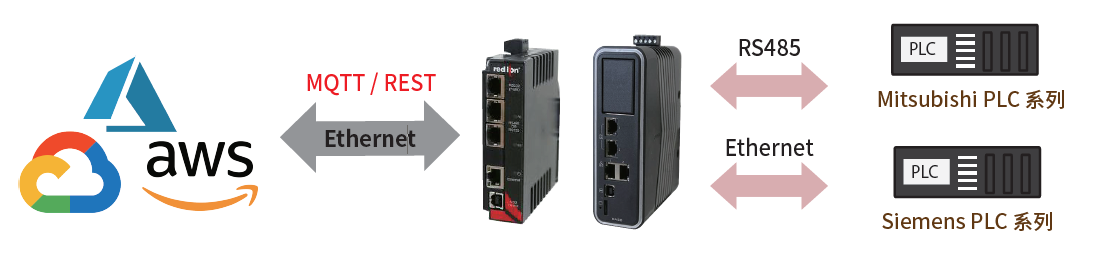

▲ DA 系列內建 MQTT /REST 協定，輕鬆推播至雲端
▪ 確保工業現場的穩定與高妥善率
專為嚴苛的工廠與危險環境所設計，具備寬廣的工作溫度範圍、極佳的耐衝擊和抗震動能力，並取得多項工業與防
爆認證，確保在惡劣環境中通訊與資料傳輸依然可靠運行。

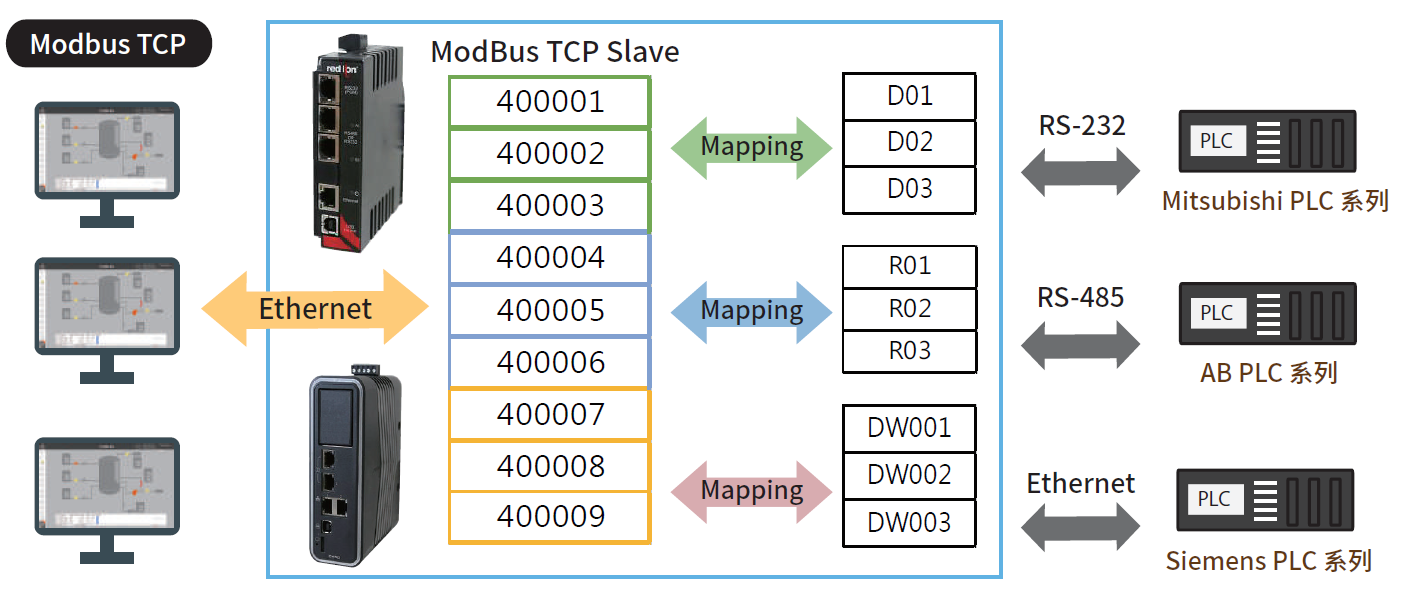

產品應用架構 - Modbus TCP
▲ DA 系列具備強大的驅動程式庫與多種通訊埠，可用串列或網路與多種 PLC 進行溝通

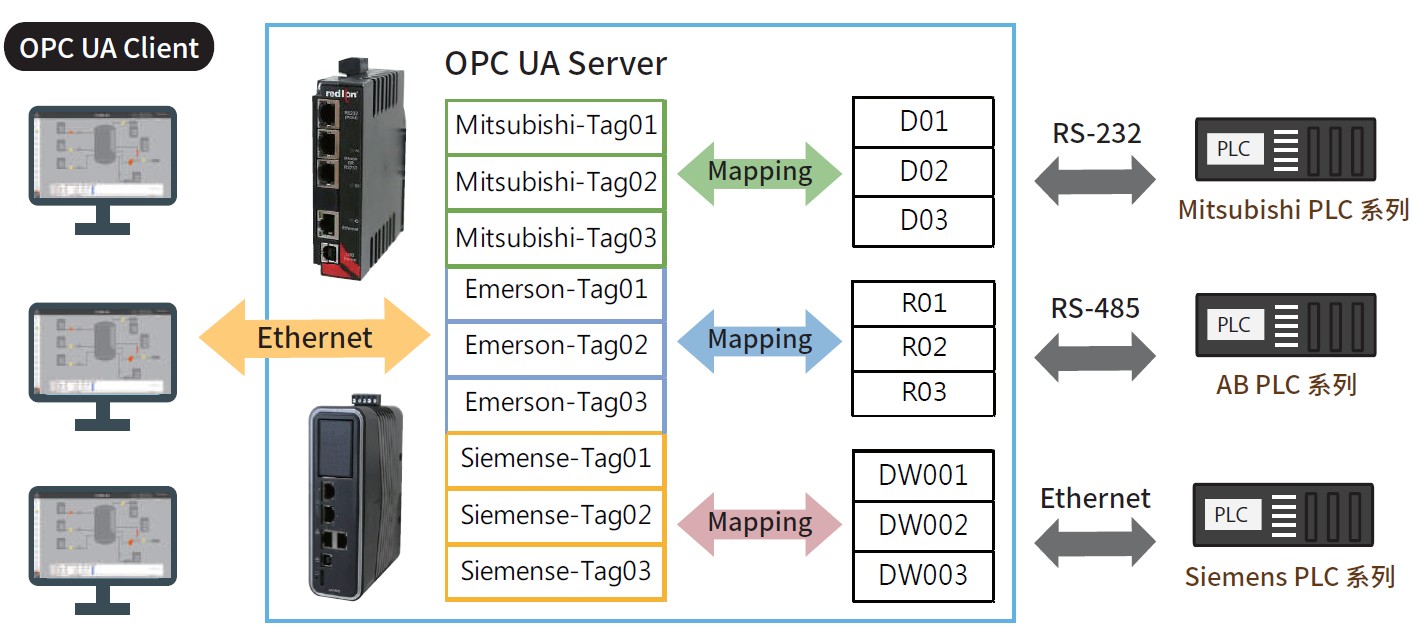

產品應用架構 - OPC UA
▲ 可轉譯成 OPC UA Server，讓 OPC UA Client 連線 。

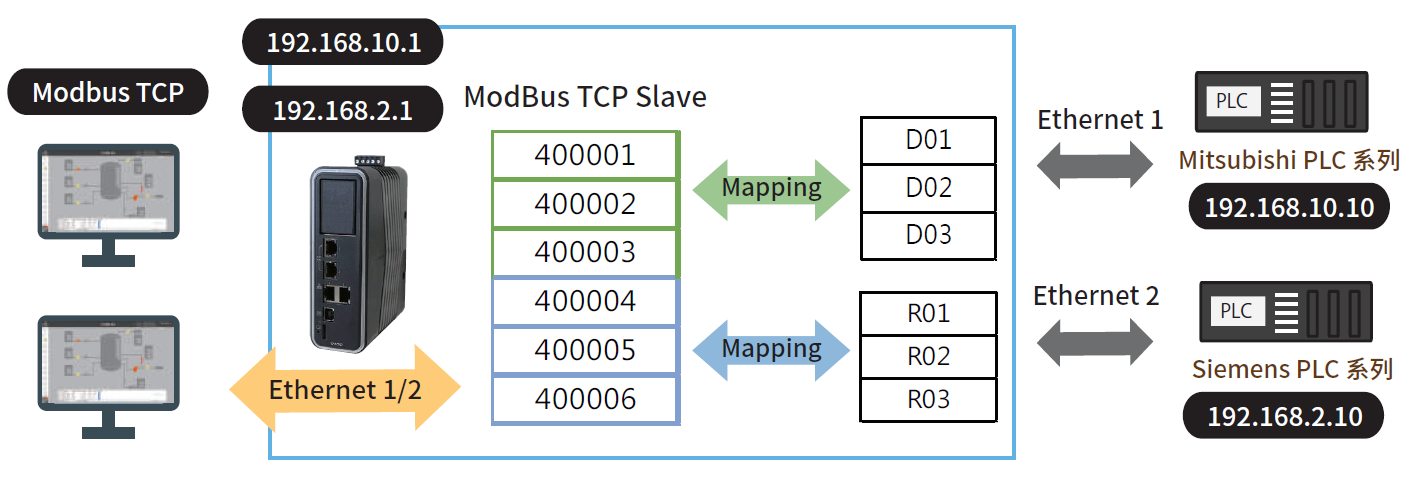

產品應用架構 - 跨網段架構
▲ DA50 內建兩個網卡以及兩個網路孔，可同時連接兩個網段的設備資料。
強大優勢
▪將 RS232/485/422 連接的設備，轉為 Modbus Ethernet，並且讓多台電腦同時連線
▪內建 300 多種通訊協定設備，不須額外 Driver 費用
▪節省通訊協定所需之驅動程式成本，連接點數無限制

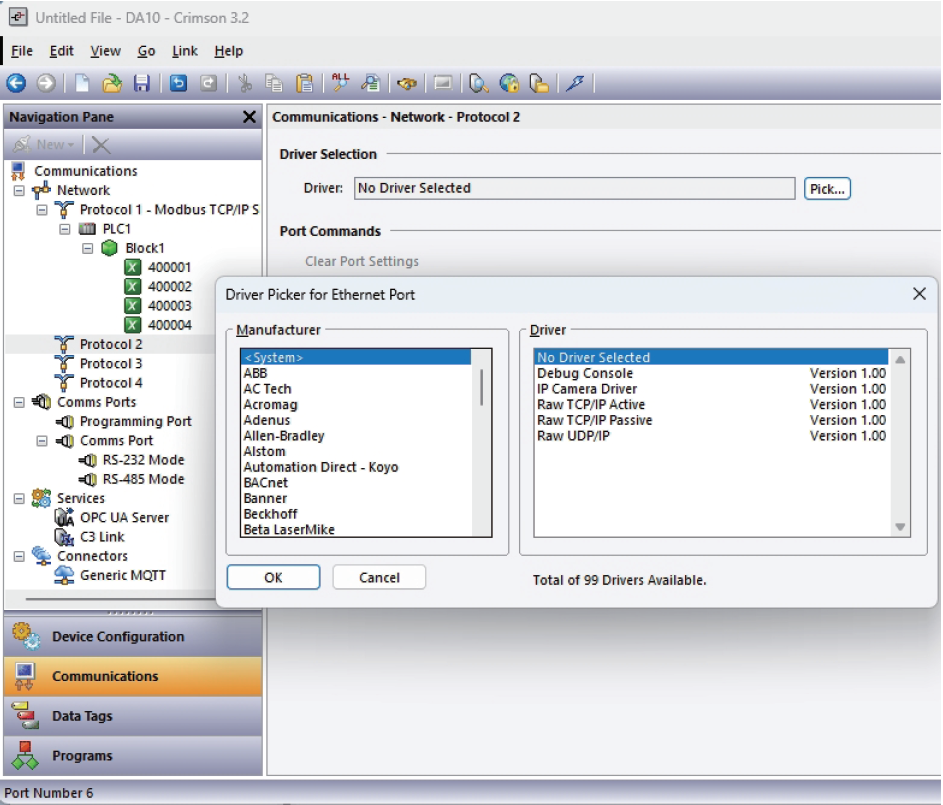

▪免費提供編輯軟體，容易設定及方便維護
▪可讓多個監控系統對同一組 Sensor (例如 Power Meter、Gas Detector ，直接並聯原有 RS-232 / RS-485 通訊界面)
讀取資料
各種監控系統可以實現緊密的 LAN 與 WAN 整合
完整的監控系統資訊交換應用 ， 可在同一介面上顯示系統全部設備訊息

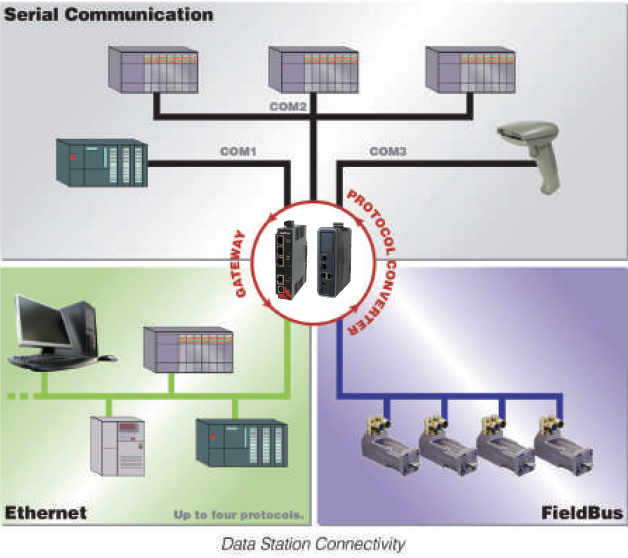

即時監控系統資訊交換器是專為各種通訊協定轉換、及資訊管理而設計的工程解決方案。即時監控系統資訊交換器為
不同的串列通訊埠，乙太網路和現場擴充設備之間通訊架接了資訊交換橋樑，允許通過這些通訊埠和 PLC、馬達控制
器等進行數據通訊，將不同協定標準交換工作完全整合。拖拉式數據交換設定、記錄和繪製功能可以在數秒內完成，
例如 GE Vernova PLC 和 AB PLC 之間建立通訊連接。多達 300 個工業驅動程式，可以使你選擇最適合的自動控制產
品，不必擔心這些設備之間通訊的障礙。

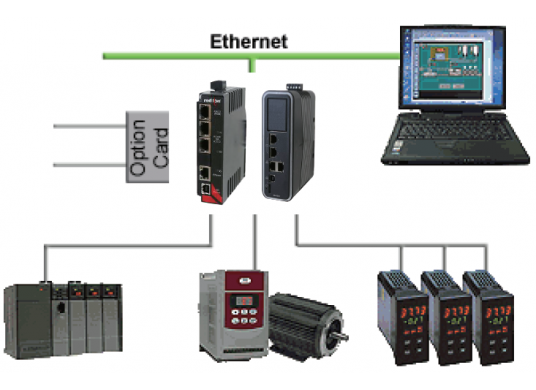

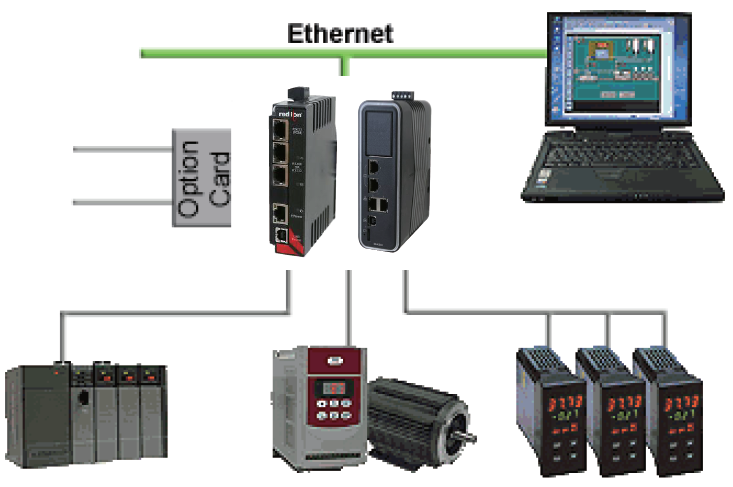

通過網路整合現有設備，集中監控管理
多數的自動化系統要將既有監控系統整合於同一個網際網路幾乎不容易完成，因為大多數設備採用不同的通訊協定。
為此，有時需要全部更換掉這些自動化設備。而即時監控系統資訊交換器可以將既有的 PLC 和控制器的各種協定轉換
成統一和開放式標準協定(如 MODBUS TCP/IP)。如此可以截取這既有式設備的訊息，而不必再增加昂貴的升級設備成
本，或更換掉能正常工作的設備投資。

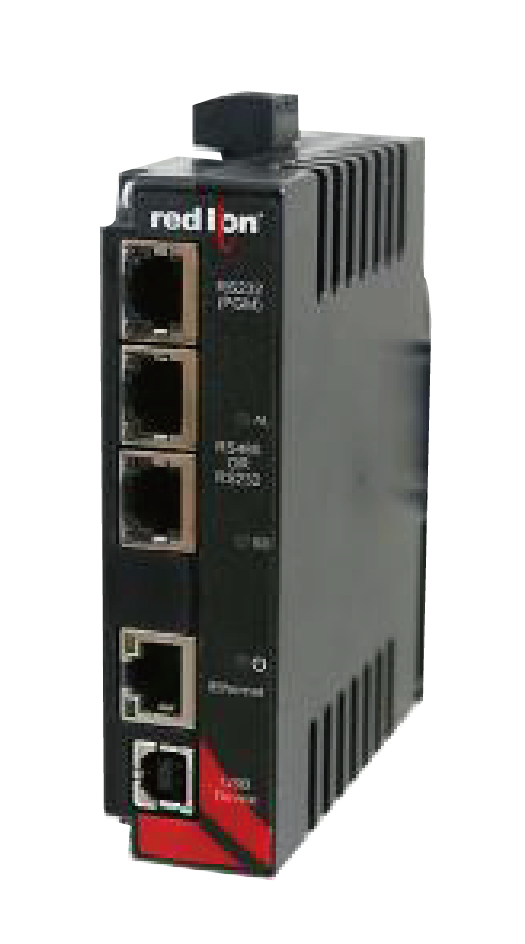

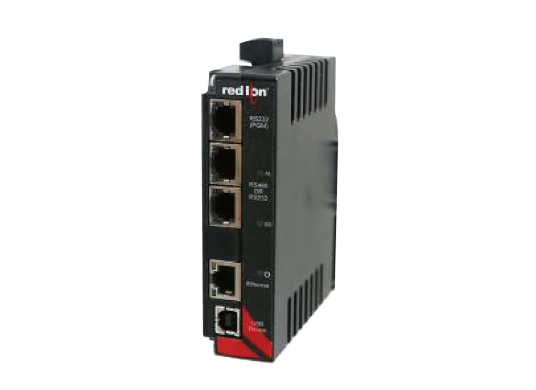

DA10D 協議轉換與數據收集系統
產品概覽
DA10D Data Station 提供強大的協議轉換和數據收集功能，可從已經淘汰或老式的設備中獲取有價值的數據，並輕
鬆地傳輸到工廠端、企業或是雲平台共享。它支援超過 300 種工業協定，並配備開箱即用的 OPC UA 伺服器功能與
MQTT 連接器，對所有工廠而言，是建構連網系統極具成本效益的基礎組件。
產品特色
1. 領先業界的協議轉換功能
- 支援 300 多種工業協定
- 可在串列設備和乙太網路設備之間輕鬆轉換
- 可輕鬆管理不同廠商的設備
2. 工業環境規格
- 工作溫度範圍廣泛 (-10°C 至 50°C)
- 耐衝擊和抗震動能力強
- 具備 UL 一般工業安全認證
3. 強大的雲端整合能力
- 內建 MQTT 連接器透過點擊式簡單加速 IIoT 項目
- 嵌入式 OPC UA 伺服器功能無需單獨的系統硬體
- 具備 SD 卡插槽，專門用於現場的系統設定資料庫 (Database) 上傳與下載備份
規格
1. 通訊屬性
• USB 裝置連接埠 :
1 個 USB Type B 連接埠 (隔離式，符合 USB 2.0 Full Speed 規範，僅供設定與診斷)
• 乙太網路連接埠：
1 個 10 BASE- T/100 BASE-TX RJ45 連接埠 (1500 Vrms 網路隔離)
• 串列埠(Serial Ports)：
2 個具備獨立隔離之串列埠 (最高 115,200 baud)
- 1 個 RS232 埠 (RJ12)
- 1 個 RS232/RS485/RS422 共用埠 ( RJ45，僅能擇一模式運作 )
2. 環境條件
• 工作溫度：-10 °C to 50 °C
• 儲存溫度：-20 °C to 70 °C
• 工作/儲存濕度 : 0 to 85 % RH (非冷凝)
• 海拔高度： 最高 2000 公尺
• 撞擊(IEC 60068-2-27 標準) : 運轉狀態下 30 g
• 震動(IEC 60068-2-6 標準) : 運轉狀態下 5-500 Hz, 2g
3. 電源接線
• 端子類型： 高壓縮籠式彈簧接線端子
• 剝線長度： 0.3 吋 (7.5 mm)
• 線規容量： 12 至 24 AW G (3.31 至 0.20 mm²)，僅限銅線
• 鎖緊扭矩： 4.4-5.3 inch-lbs (0.5-0.6 N-m)
4. 結構與認證
• 外殼與防護：聚碳酸酯外殼，IP40 防護等級 (僅限室內使用)
• 安裝方式：DIN 軌道安裝(EN50022 - 35 x 7.5 mm / 35 x 15 mm)
• 重量：6.8 oz (192.78 g)
• 認證：CE 認證、RoHS 符合性、UL Listed
5. 電源與電池
• 電源需求：24 VDC ±20%，Class 2 電源
• 功率消耗：典型功率 1.9 W / 最大功率 3.5 W
• 電池：鋰鈕扣電池 (標準壽命 5 年)
DA10D 協議轉換與數據收集系統
產品概覽

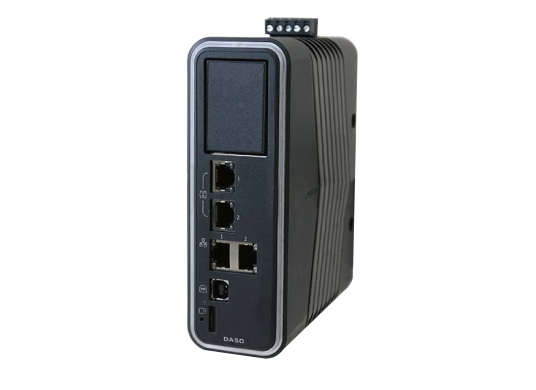

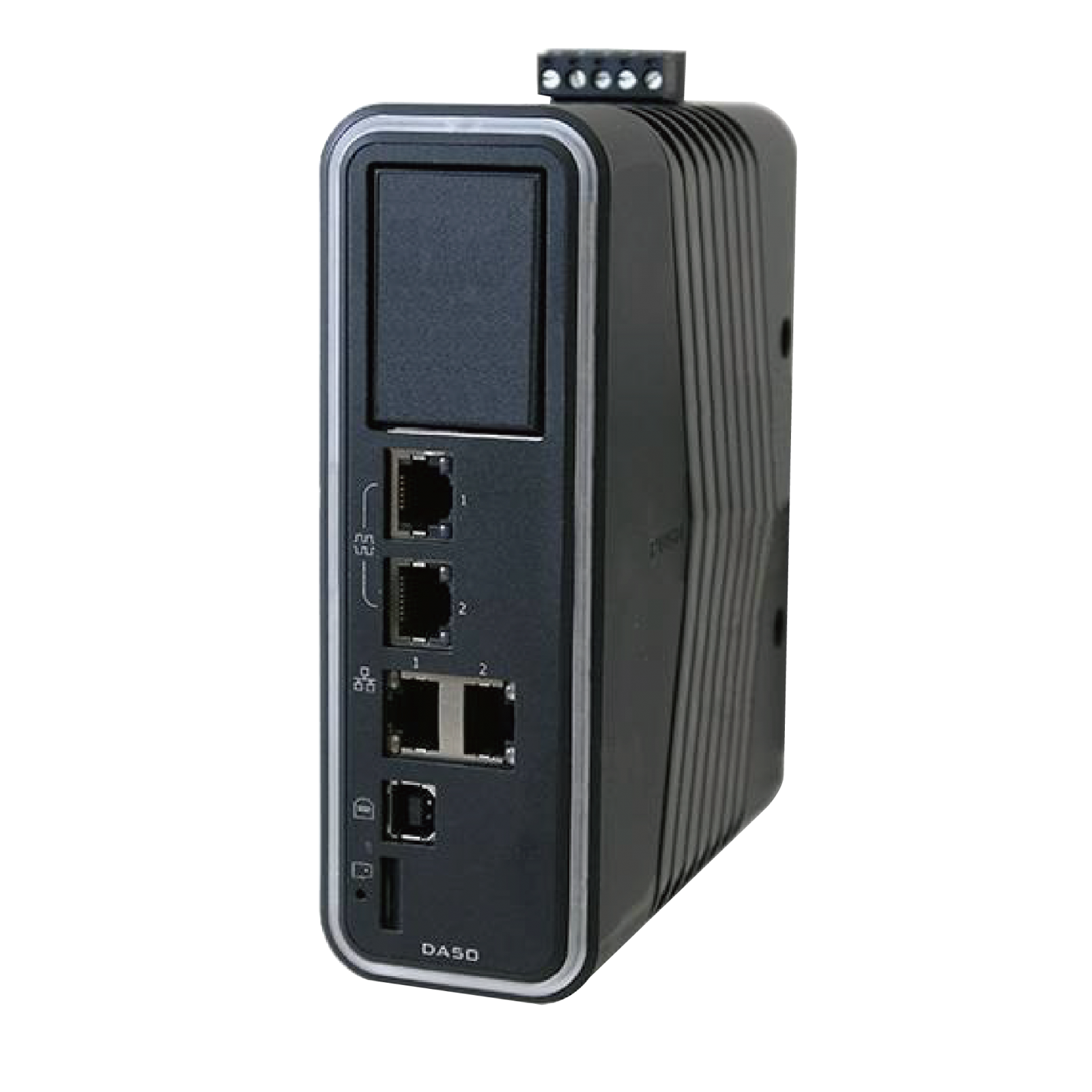

FlexEdge® DA50A 是一款智能邊緣自動化平台，專注於提供極致的協議轉換與網路安全功能。其最大的優勢在於
「模組化硬體設計」，只需單一設備即可適應不斷發展的網路需求。 藉由熱插拔的通訊擴充模組 (Sleds)， 您可以
快速將關鍵資料移至基於雲端的 IIoT 系統，並透過先進的防火牆與 VPN 功能，安全地保護您的工業網路。
產品特色
1. 最大的擴充靈活性 (模組化架構)
- 允許輕鬆添加通訊功能 : 透過插入各式通訊擴充模組(Sled)，快速增加 Wi-Fi、蜂巢式網路 (4G LTE)、額外的
串列埠和 USB 連接。
- 適應性強，可隨著未來廠房網路的升級輕鬆調整硬體配置。
2. 工業環境規格
- 工作溫度範圍廣泛 (-10°C 至 50°C)
- 耐衝擊和抗震動能力強
- 具備 UL 一般工業安全認證
3. 強大的雲端整合能力
- 內建 MQTT 連接器透過點擊式簡單加速 IIoT 項目
- 嵌入式 OPC UA 伺服器功能無需單獨的系統硬體
- 具備 SD 卡插槽，專門用於現場的系統設定資料庫 (Database) 上傳與下載備份
4. 確保可靠運作的工業防護架構
- 極端環境的適應力，支援高達 -40 至 75°C 的寬溫工作範圍
- 具備 HazLoc、UL 1 類 2 區、ATEX / IECEx 等多項國際嚴苛與防爆環境認證
- 直覺的 LED 狀態環，方便現場人員快速辨識設備狀態。
規格
1. 通訊屬性
• USB 裝置連接埠:
1 個 USB Type B 連接埠( 隔離式，符合 USB 2.0 Full Speed 規範，僅供設定與診斷)
• 乙太網路連接埠：
1 個 10 BASE- T/100 BASE-TX RJ45 連接埠 (1500 Vrms 網路隔離)
• 串列埠(Serial Ports)：
2 個具備獨立隔離之串列埠 (最高 115,200 baud)
- 1 個 RS232 埠 (RJ12)
- 1 個 RS232/RS485/RS422 共用埠 ( RJ45，僅能擇一模式運作 )
2. 記憶體
• 主記憶體：1 GB 非揮發性 Flash 記憶體
• 擴充記憶卡 : microSD 插槽(支援 Class 5 或以上等級，最高容量 256 GB，FAT32)
3. 電源與電池
• 電源需求：12-24 VDC ±15%，Class 2 電源
• 電池：3 V 鋰鈕扣電池 (標準壽命 5 年)
4. 環境條件 (無 HDMI 機型)
• 工作溫度： -40 °C 至 75 °C
• 儲存溫度： -40 °C 至 85 °C
• 工作/儲存濕度： 0 至 85% RH (非冷凝)
• 震動 (IEC 60068-2-6 標準)： 運轉狀態下 5-500 Hz, 2 g
• 衝擊 (IEC 60068-2-27 標準)： 運轉狀態下 15 g
• 海拔高度： 最高 2000 公尺 (IEC/EN 60664-1 安裝類別 II，污染等級 2)
5. 結構與認證
• 外殼與防護：聚碳酸酯外殼，IP30 防護等級
• 安裝方式：DIN 軌道安裝(EN50022 - 35 x 7.5 mm / 35 x 15 mm)
• 重量：13 oz (404.3 g )
• 認證：CE 認證
• 抗擾度 : EN 61326-1 工業場所抗擾度
• 工業環境排放標準 : IEC/EN 61010-1 ；CISPR 11 A 級
• 符合 RoHS 標準
• ATEX 認證 (II 3 G Ex ec IIC T4 Gc)
• DEMKO 20 ATEX 2268X
• IECEx 認證 - IECEx UL 20.0007X
• UKEX 認證 - UL22UKEX2576X
• UL Hazardous
• Rugged IP30 enclosure
• ABS Type Approval for Shipboard Applications
6. 網路功能
• Tunneling：IPsec、GRE 和 Open VPN
• IP：NAT、通訊埠轉發、動態 DNS、DHCP 狀態偵測防火牆、IP Fallback 和 IP 透明化
• 路由協定 : VRRP 封包協定
7. 連接
• 線長度：0 .3 英吋(7.5 毫米)
• 線規容量：12 至 24 AWG(3.31 至 0.20 m㎡)僅限銅線
8. 內建 I/ O 介面
• 數位輸出 (DOUT)：
開集極 (Open Collector)，以接地為基準 。
絕對最大值 IDC：500 mADC (Vce=750 mVDC)
絕對最大值 VDC：30 VDC (開路電壓)
絕對最小值 VDC：-0.4 VDC (開路電壓)
• 數位輸入 (DIN)：
非隔離式電壓準位，以接地為基準
活躍電壓準位：2.5 VDC 至 30 VDC
非活躍電壓準位：0 VDC 至 1.3 VDC
絕對最小值 VDC：-0.3 VDC
絕對最大值 VDC：33 VDC
5 VDC 時的漏電流 IDC：150 μADC
• 類比輸入 (與數位輸入共用)：
非隔離輸入，以接地為基準
解析度：4096 階（12 位元 ADC）
每階 VDC：9.483 mVDC（full scale level: 38.8 V）
測量精度：2 %
零電壓準位：0 VDC
絕對最小值 VDC：-0.3 VDC
絕對最大值 VDC：33 VDC

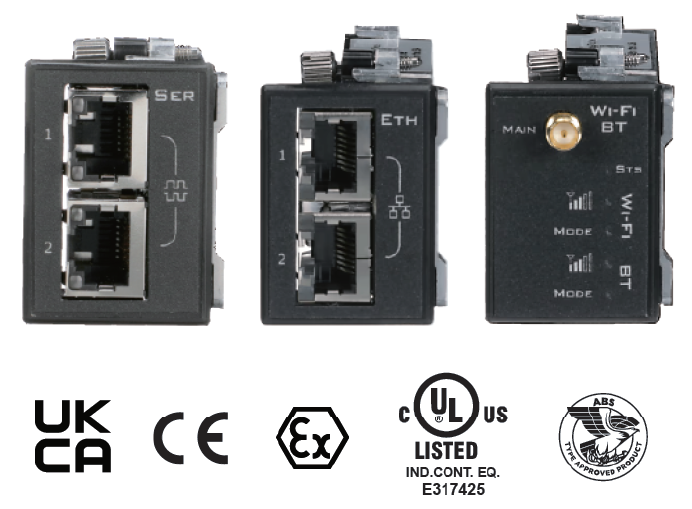

DA50A 通訊擴充模組 (Sleds)
產品特色
▪ 使用 Crimson® 軟體(3.2 版或以上)進行設定
▪ 由 DA 主機設備供電和進行設定
▪ 工業等級設計，適用於嚴苛環境
▪ 支援寬廣的操作溫度範圍
▪ 簡化的部署架構
▪ 可於現場安裝
結構與認證
▪CE 認證
▪EN 61326-1(工業環境抗擾度)
▪CISPR 11 Class A 工業電磁干擾發射標準
▪符合 RoHS 標準
• ATEX 認證 (II 3 G Ex ec IIC T4 Gc)
• IECEx 國際防爆認證(IECEx UL 20.0007X)
• UKEX 英國防爆認證(UL22UKEX2576X)
• UL 危險場所認證(File # E317425)
擴充模組 - DA Serial Port Sled
.png)
透過可現場安裝的序列通訊模組(Serial Sled)，能夠輕鬆為 DA50A 協定閘道器擴充序列埠。
提供三種連接埠配置選擇，每個通訊埠皆具備隔離設計，最高可提供 5,000 Vrms 的隔離保護。
三種連接埠配置選擇如下 :
▪ 2 個 RS232 埠
▪ 2 個 RS485/RS422 埠
▪ 1 個 RS232 埠 + 1 個 R S485/RS422 埠
產品特色
▪ 各序列通訊埠皆具備獨立隔離設計
▪ 支援 RS232、RS485 或混合式配置
▪ 最高可達 5,000 Vrms 隔離保護
▪ 支援現場安裝(Field Installable)
規格
1. 介面規格
• 支援獨立隔離 RS232、RS485/RS422 通訊
• RS232 埠：RJ12 介面
• RS485/RS422 埠：RJ45 介面
2. 電源需求
• 電源由 DA 主機設備供電
• 最大功耗：1.5 W
3. 環境條件
• 操作溫度：-40 ~ 75°C (TAMB)
• 儲存溫度：-40 ~ 80°C (TAMB)
• 抗震動：5‒500 Hz，2 g（IEC 60068-2-6）
• 抗衝擊：15 g（IEC 60068-2-27）
• 濕度範圍：0 ~ 95% RH（無冷凝）
• 操作海拔：最高 2000 公尺
4. 重量
• 3.1 oz (88 g)
擴充模組 - DA FlexEdge Dual Ethernet Sled
.png)
產品特色
▪ 雙埠 10/100TX 乙太網路通訊
▪ 工業等級設計，適用於嚴苛環境
▪ 可避免高成本的系統汰換
▪ 支援寬廣操作溫度範圍
▪ 簡化的部署架構
▪ 支援現場安裝
▪ 各埠具獨立隔離設計
規格
1. 介面規格
• 兩個 10/100 Base -TX RJ-45 埠，支援自動 MDI/MDI- X
• Ethernet 與控制器之間具獨立隔離設計
• 隔離耐壓：1500 Vrms
• RS232 埠：RJ12 介面
• RS485/RS422 埠：RJ45 介面
2. 電源需求
• 電源由 DA 主機設備供電
• 最大功耗：2.1 W
3. 環境條件
• 操作溫度：-40 ~ 75°C (TAMB)
• 儲存溫度：-40 ~ 80°C (TAMB)
• 抗震動：5‒500 Hz，2 g（IEC 60068-2-6）
• 抗衝擊：15 g（IEC 60068-2-27）
• 濕度範圍：0 ~ 95% RH（無冷凝）
• 操作海拔：最高 2000 公尺
4. 重量
• 7.05 oz (200 g)
擴充模組 - DA Series FlexEdge Wi-Fi Sled
.png)
Wi-Fi Sled 提供 802.11 b/ g/n 無線連線能力，採用小型化設計。透過業界標準的 2.4 GHz 頻段支援，可輕鬆實
現穩定可靠的無線連接，避免昂貴的全面汰換情況，專為嚴苛的工業環境打造。
Wi-Fi Sled 可支援 Client（用戶端）模式，由控制器進行管理。
產品特色
▪ 內建加密功能
▪ Wi-Fi 無線通訊
▪ 工業等級設計，適用嚴苛環境
▪ 簡化的部署架構
▪ 支援現場安裝
規格
1. 電源需求
• 電源由 DA 主機控制器供應
• 最大功耗：2.1 W
2. 輸出功率
• Wi-Fi：20.5 dBm
3. 環境條件
• 操作溫度：-40 ~ 75°C (TAMB)
• 儲存溫度：-40 ~ 80°C (TAMB)
• 抗震動：5‒500 Hz，2 g（IEC 60068-2-6）
• 抗衝擊：15 g（IEC 60068-2-27）
• 濕度範圍：0 ~ 95% RH（無冷凝）
• 操作海拔：最高 2000 公尺
4. 頻率規格
5. 天線接頭
• 前面板 1 個 RP -SMA 主天線連接埠
6. 重量
• 7.05 o z（200 g）
7. 介面
• Wi-Fi：1 個 RP-SMA 連接器
8. Wi-Fi 相容性
• TCP/IP；802.11 b/g/n Wi-Fi MAC 通訊協定

產品概覽
Red Lion 的 DA10D 與 FlexEdge® DA50A 協定閘道器是用於打通工業通訊與協議轉換的完美設備解決方案。它們彌合
了不同世代的串列、乙太網路和現場總線設備之間的通訊差距，讓 PLC、馬達驅動器、控制器等設備的寶貴數據不再因
不相容的通訊標準而遺失。這兩款設備皆擁有超過 300 個工業驅動程式，並內建了 MQTT 雲端連接器與 OPC UA 伺服
器，使用戶可以自由地為應用程式選擇一流的自動化組件，而不受單一供應商的限制，是企業實現工業數據收集與數位
轉型的關鍵樞紐。
利用工業資訊的價值
▪ 打破設備孤島，無縫整合不同設備
配備多個獨立的串列埠與乙太網路端口，可實現跨廠牌、不同設備之間的無縫通訊。只需一個設備，就能輕鬆管理多
個不同廠商的機台，大幅降低系統整合的時間與硬體採購成本。
▪ 加速 IIoT 與雲端數位轉型的部署
不需要額外建置昂貴的伺服器，內建的 MQTT 連接器透過簡單的點擊設定，即可將現場數據推送到業界常用的 IIoT
平台 ( 如 AWS、Azure 等），加速大數據與人工智慧專案的連接。嵌入式的 OPC UA 伺服器功能，更讓設備能直接
與上游的 SCADA 或 ERP 系統收集和交換數據。
▲ DA 系列內建 MQTT /REST 協定，輕鬆推播至雲端
▪ 確保工業現場的穩定與高妥善率
專為嚴苛的工廠與危險環境所設計，具備寬廣的工作溫度範圍、極佳的耐衝擊和抗震動能力，並取得多項工業與防
爆認證，確保在惡劣環境中通訊與資料傳輸依然可靠運行。
產品應用架構 - Modbus TCP
▲ DA 系列具備強大的驅動程式庫與多種通訊埠，可用串列或網路與多種 PLC 進行溝通
產品應用架構 - OPC UA
▲ 可轉譯成 OPC UA Server，讓 OPC UA Client 連線 。
產品應用架構 - 跨網段架構
▲ DA50 內建兩個網卡以及兩個網路孔，可同時連接兩個網段的設備資料。
強大優勢
▪將 RS232/485/422 連接的設備，轉為 Modbus Ethernet，並且讓多台電腦同時連線
▪內建 300 多種通訊協定設備，不須額外 Driver 費用
▪節省通訊協定所需之驅動程式成本，連接點數無限制
▪免費提供編輯軟體，容易設定及方便維護
▪可讓多個監控系統對同一組 Sensor (例如 Power Meter、Gas Detector ，直接並聯原有 RS-232 / RS-485 通訊界面)
讀取資料
各種監控系統可以實現緊密的 LAN 與 WAN 整合
完整的監控系統資訊交換應用 ， 可在同一介面上顯示系統全部設備訊息
即時監控系統資訊交換器是專為各種通訊協定轉換、及資訊管理而設計的工程解決方案。即時監控系統資訊交換器為
不同的串列通訊埠，乙太網路和現場擴充設備之間通訊架接了資訊交換橋樑，允許通過這些通訊埠和 PLC、馬達控制
器等進行數據通訊，將不同協定標準交換工作完全整合。拖拉式數據交換設定、記錄和繪製功能可以在數秒內完成，
例如 GE Vernova PLC 和 AB PLC 之間建立通訊連接。多達 300 個工業驅動程式，可以使你選擇最適合的自動控制產
品，不必擔心這些設備之間通訊的障礙。
通過網路整合現有設備，集中監控管理
多數的自動化系統要將既有監控系統整合於同一個網際網路幾乎不容易完成，因為大多數設備採用不同的通訊協定。
為此，有時需要全部更換掉這些自動化設備。而即時監控系統資訊交換器可以將既有的 PLC 和控制器的各種協定轉換
成統一和開放式標準協定(如 MODBUS TCP/IP)。如此可以截取這既有式設備的訊息，而不必再增加昂貴的升級設備成
本，或更換掉能正常工作的設備投資。
DA10D 協議轉換與數據收集系統
產品概覽
DA10D Data Station 提供強大的協議轉換和數據收集功能，可從已經淘汰或老式的設備中獲取有價值的數據，並輕
鬆地傳輸到工廠端、企業或是雲平台共享。它支援超過 300 種工業協定，並配備開箱即用的 OPC UA 伺服器功能與
MQTT 連接器，對所有工廠而言，是建構連網系統極具成本效益的基礎組件。
產品特色
1. 領先業界的協議轉換功能
- 支援 300 多種工業協定
- 可在串列設備和乙太網路設備之間輕鬆轉換
- 可輕鬆管理不同廠商的設備
2. 工業環境規格
- 工作溫度範圍廣泛 (-10°C 至 50°C)
- 耐衝擊和抗震動能力強
- 具備 UL 一般工業安全認證
3. 強大的雲端整合能力
- 內建 MQTT 連接器透過點擊式簡單加速 IIoT 項目
- 嵌入式 OPC UA 伺服器功能無需單獨的系統硬體
- 具備 SD 卡插槽，專門用於現場的系統設定資料庫 (Database) 上傳與下載備份
規格
1. 通訊屬性
• USB 裝置連接埠 :
1 個 USB Type B 連接埠 (隔離式，符合 USB 2.0 Full Speed 規範，僅供設定與診斷)
• 乙太網路連接埠：
1 個 10 BASE- T/100 BASE-TX RJ45 連接埠 (1500 Vrms 網路隔離)
• 串列埠(Serial Ports)：
2 個具備獨立隔離之串列埠 (最高 115,200 baud)
- 1 個 RS232 埠 (RJ12)
- 1 個 RS232/RS485/RS422 共用埠 ( RJ45，僅能擇一模式運作 )
2. 環境條件
• 工作溫度：-10 °C to 50 °C
• 儲存溫度：-20 °C to 70 °C
• 工作/儲存濕度 : 0 to 85 % RH (非冷凝)
• 海拔高度： 最高 2000 公尺
• 撞擊(IEC 60068-2-27 標準) : 運轉狀態下 30 g
• 震動(IEC 60068-2-6 標準) : 運轉狀態下 5-500 Hz, 2g
3. 電源接線
• 端子類型： 高壓縮籠式彈簧接線端子
• 剝線長度： 0.3 吋 (7.5 mm)
• 線規容量： 12 至 24 AW G (3.31 至 0.20 mm²)，僅限銅線
• 鎖緊扭矩： 4.4-5.3 inch-lbs (0.5-0.6 N-m)
4. 結構與認證
• 外殼與防護：聚碳酸酯外殼，IP40 防護等級 (僅限室內使用)
• 安裝方式：DIN 軌道安裝(EN50022 - 35 x 7.5 mm / 35 x 15 mm)
• 重量：6.8 oz (192.78 g)
• 認證：CE 認證、RoHS 符合性、UL Listed
5. 電源與電池
• 電源需求：24 VDC ±20%，Class 2 電源
• 功率消耗：典型功率 1.9 W / 最大功率 3.5 W
• 電池：鋰鈕扣電池 (標準壽命 5 年)
DA10D 協議轉換與數據收集系統
產品概覽
FlexEdge® DA50A 是一款智能邊緣自動化平台，專注於提供極致的協議轉換與網路安全功能。其最大的優勢在於
「模組化硬體設計」，只需單一設備即可適應不斷發展的網路需求。 藉由熱插拔的通訊擴充模組 (Sleds)， 您可以
快速將關鍵資料移至基於雲端的 IIoT 系統，並透過先進的防火牆與 VPN 功能，安全地保護您的工業網路。
產品特色
1. 最大的擴充靈活性 (模組化架構)
- 允許輕鬆添加通訊功能 : 透過插入各式通訊擴充模組(Sled)，快速增加 Wi-Fi、蜂巢式網路 (4G LTE)、額外的
串列埠和 USB 連接。
- 適應性強，可隨著未來廠房網路的升級輕鬆調整硬體配置。
2. 工業環境規格
- 工作溫度範圍廣泛 (-10°C 至 50°C)
- 耐衝擊和抗震動能力強
- 具備 UL 一般工業安全認證
3. 強大的雲端整合能力
- 內建 MQTT 連接器透過點擊式簡單加速 IIoT 項目
- 嵌入式 OPC UA 伺服器功能無需單獨的系統硬體
- 具備 SD 卡插槽，專門用於現場的系統設定資料庫 (Database) 上傳與下載備份
4. 確保可靠運作的工業防護架構
- 極端環境的適應力，支援高達 -40 至 75°C 的寬溫工作範圍
- 具備 HazLoc、UL 1 類 2 區、ATEX / IECEx 等多項國際嚴苛與防爆環境認證
- 直覺的 LED 狀態環，方便現場人員快速辨識設備狀態。
規格
1. 通訊屬性
• USB 裝置連接埠:
1 個 USB Type B 連接埠( 隔離式，符合 USB 2.0 Full Speed 規範，僅供設定與診斷)
• 乙太網路連接埠：
1 個 10 BASE- T/100 BASE-TX RJ45 連接埠 (1500 Vrms 網路隔離)
• 串列埠(Serial Ports)：
2 個具備獨立隔離之串列埠 (最高 115,200 baud)
- 1 個 RS232 埠 (RJ12)
- 1 個 RS232/RS485/RS422 共用埠 ( RJ45，僅能擇一模式運作 )
2. 記憶體
• 主記憶體：1 GB 非揮發性 Flash 記憶體
• 擴充記憶卡 : microSD 插槽(支援 Class 5 或以上等級，最高容量 256 GB，FAT32)
3. 電源與電池
• 電源需求：12-24 VDC ±15%，Class 2 電源
• 電池：3 V 鋰鈕扣電池 (標準壽命 5 年)
| 輸入電壓 | 12V | 24V |
| DA50A 單機典型功率 | 2.5W | 2.6W |
| DA50A 單機最大功率 | 3.0W | 3.1W |
| DA50A 含 Sled 模組最大功率 | 5.6W | 5.7W |
4. 環境條件 (無 HDMI 機型)
• 工作溫度： -40 °C 至 75 °C
• 儲存溫度： -40 °C 至 85 °C
• 工作/儲存濕度： 0 至 85% RH (非冷凝)
• 震動 (IEC 60068-2-6 標準)： 運轉狀態下 5-500 Hz, 2 g
• 衝擊 (IEC 60068-2-27 標準)： 運轉狀態下 15 g
• 海拔高度： 最高 2000 公尺 (IEC/EN 60664-1 安裝類別 II，污染等級 2)
5. 結構與認證
• 外殼與防護：聚碳酸酯外殼，IP30 防護等級
• 安裝方式：DIN 軌道安裝(EN50022 - 35 x 7.5 mm / 35 x 15 mm)
• 重量：13 oz (404.3 g )
• 認證：CE 認證
• 抗擾度 : EN 61326-1 工業場所抗擾度
• 工業環境排放標準 : IEC/EN 61010-1 ；CISPR 11 A 級
• 符合 RoHS 標準
• ATEX 認證 (II 3 G Ex ec IIC T4 Gc)
• DEMKO 20 ATEX 2268X
• IECEx 認證 - IECEx UL 20.0007X
• UKEX 認證 - UL22UKEX2576X
• UL Hazardous
• Rugged IP30 enclosure
• ABS Type Approval for Shipboard Applications
6. 網路功能
• Tunneling：IPsec、GRE 和 Open VPN
• IP：NAT、通訊埠轉發、動態 DNS、DHCP 狀態偵測防火牆、IP Fallback 和 IP 透明化
• 路由協定 : VRRP 封包協定
7. 連接
• 線長度：0 .3 英吋(7.5 毫米)
• 線規容量：12 至 24 AWG(3.31 至 0.20 m㎡)僅限銅線
8. 內建 I/ O 介面
• 數位輸出 (DOUT)：
開集極 (Open Collector)，以接地為基準 。
絕對最大值 IDC：500 mADC (Vce=750 mVDC)
絕對最大值 VDC：30 VDC (開路電壓)
絕對最小值 VDC：-0.4 VDC (開路電壓)
• 數位輸入 (DIN)：
非隔離式電壓準位，以接地為基準
活躍電壓準位：2.5 VDC 至 30 VDC
非活躍電壓準位：0 VDC 至 1.3 VDC
絕對最小值 VDC：-0.3 VDC
絕對最大值 VDC：33 VDC
5 VDC 時的漏電流 IDC：150 μADC
• 類比輸入 (與數位輸入共用)：
非隔離輸入，以接地為基準
解析度：4096 階（12 位元 ADC）
每階 VDC：9.483 mVDC（full scale level: 38.8 V）
測量精度：2 %
零電壓準位：0 VDC
絕對最小值 VDC：-0.3 VDC
絕對最大值 VDC：33 VDC
DA50A 通訊擴充模組 (Sleds)
產品特色
▪ 使用 Crimson® 軟體(3.2 版或以上)進行設定
▪ 由 DA 主機設備供電和進行設定
▪ 工業等級設計，適用於嚴苛環境
▪ 支援寬廣的操作溫度範圍
▪ 簡化的部署架構
▪ 可於現場安裝
結構與認證
▪CE 認證
▪EN 61326-1(工業環境抗擾度)
▪CISPR 11 Class A 工業電磁干擾發射標準
▪符合 RoHS 標準
• ATEX 認證 (II 3 G Ex ec IIC T4 Gc)
• IECEx 國際防爆認證(IECEx UL 20.0007X)
• UKEX 英國防爆認證(UL22UKEX2576X)
• UL 危險場所認證(File # E317425)
擴充模組 - DA Serial Port Sled
透過可現場安裝的序列通訊模組(Serial Sled)，能夠輕鬆為 DA50A 協定閘道器擴充序列埠。
提供三種連接埠配置選擇，每個通訊埠皆具備隔離設計，最高可提供 5,000 Vrms 的隔離保護。
三種連接埠配置選擇如下 :
▪ 2 個 RS232 埠
▪ 2 個 RS485/RS422 埠
▪ 1 個 RS232 埠 + 1 個 R S485/RS422 埠
產品特色
▪ 各序列通訊埠皆具備獨立隔離設計
▪ 支援 RS232、RS485 或混合式配置
▪ 最高可達 5,000 Vrms 隔離保護
▪ 支援現場安裝(Field Installable)
規格
1. 介面規格
• 支援獨立隔離 RS232、RS485/RS422 通訊
• RS232 埠：RJ12 介面
• RS485/RS422 埠：RJ45 介面
2. 電源需求
• 電源由 DA 主機設備供電
• 最大功耗：1.5 W
3. 環境條件
• 操作溫度：-40 ~ 75°C (TAMB)
• 儲存溫度：-40 ~ 80°C (TAMB)
• 抗震動：5‒500 Hz，2 g（IEC 60068-2-6）
• 抗衝擊：15 g（IEC 60068-2-27）
• 濕度範圍：0 ~ 95% RH（無冷凝）
• 操作海拔：最高 2000 公尺
4. 重量
• 3.1 oz (88 g)
擴充模組 - DA FlexEdge Dual Ethernet Sled
產品特色
▪ 雙埠 10/100TX 乙太網路通訊
▪ 工業等級設計，適用於嚴苛環境
▪ 可避免高成本的系統汰換
▪ 支援寬廣操作溫度範圍
▪ 簡化的部署架構
▪ 支援現場安裝
▪ 各埠具獨立隔離設計
規格
1. 介面規格
• 兩個 10/100 Base -TX RJ-45 埠，支援自動 MDI/MDI- X
• Ethernet 與控制器之間具獨立隔離設計
• 隔離耐壓：1500 Vrms
• RS232 埠：RJ12 介面
• RS485/RS422 埠：RJ45 介面
2. 電源需求
• 電源由 DA 主機設備供電
• 最大功耗：2.1 W
3. 環境條件
• 操作溫度：-40 ~ 75°C (TAMB)
• 儲存溫度：-40 ~ 80°C (TAMB)
• 抗震動：5‒500 Hz，2 g（IEC 60068-2-6）
• 抗衝擊：15 g（IEC 60068-2-27）
• 濕度範圍：0 ~ 95% RH（無冷凝）
• 操作海拔：最高 2000 公尺
4. 重量
• 7.05 oz (200 g)
擴充模組 - DA Series FlexEdge Wi-Fi Sled
Wi-Fi Sled 提供 802.11 b/ g/n 無線連線能力，採用小型化設計。透過業界標準的 2.4 GHz 頻段支援，可輕鬆實
現穩定可靠的無線連接，避免昂貴的全面汰換情況，專為嚴苛的工業環境打造。
Wi-Fi Sled 可支援 Client（用戶端）模式，由控制器進行管理。
產品特色
▪ 內建加密功能
▪ Wi-Fi 無線通訊
▪ 工業等級設計，適用嚴苛環境
▪ 簡化的部署架構
▪ 支援現場安裝
規格
1. 電源需求
• 電源由 DA 主機控制器供應
• 最大功耗：2.1 W
2. 輸出功率
• Wi-Fi：20.5 dBm
3. 環境條件
• 操作溫度：-40 ~ 75°C (TAMB)
• 儲存溫度：-40 ~ 80°C (TAMB)
• 抗震動：5‒500 Hz，2 g（IEC 60068-2-6）
• 抗衝擊：15 g（IEC 60068-2-27）
• 濕度範圍：0 ~ 95% RH（無冷凝）
• 操作海拔：最高 2000 公尺
4. 頻率規格
| 技術 | 頻道 | 頻率 |
| Wi-Fi | 1-13 | 2412-2472MHz |
5. 天線接頭
• 前面板 1 個 RP -SMA 主天線連接埠
6. 重量
• 7.05 o z（200 g）
7. 介面
• Wi-Fi：1 個 RP-SMA 連接器
8. Wi-Fi 相容性
• TCP/IP；802.11 b/g/n Wi-Fi MAC 通訊協定
